一、概述：

二、主要功能特點：

• ?采用插卡式設計、可根據用戶定制2至16畫面分割；
• ?每張輸入板卡支持1路復合視頻、1路VGA、1路HDMI共3種信號輸入；
• ?1路HDMI和1路VGA同步輸出；
• ?兼容各種分辨率信號輸入，支持1920*1080高分辨率信號輸出；
• ?支持畫中畫、畫外畫、開窗、疊加、漫游、圖像任意大小和位置功能；
• ?支持圖像透明度調節，透過上面畫面可以看到下面圖像；
• ?支持100V～240V超寬交流電壓輸入，可通用于全球任何一個國家；
• ?標準4U鋁合金拉絲機箱，可直接上標準機柜；
• ?支持機箱按扭、紅外遙控、RS-232串口以及中控控制；
• ?專為視頻工程度身定制的高品質高清畫面分割器；
• ?支持無縫切換功能，支持各通道信號切換不黑屏；

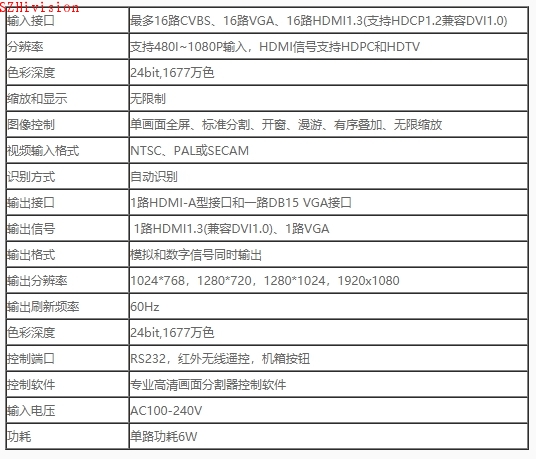

三、技術參數：

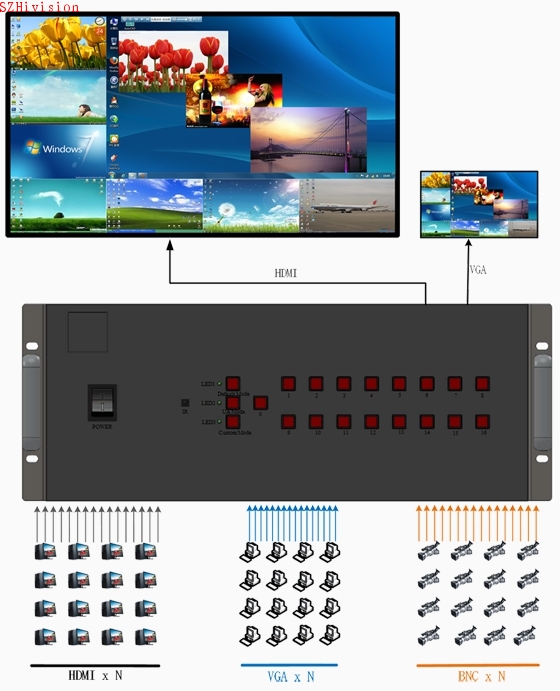

四、產品拓補圖：
