一、產品概述
HV-5000B是一款高性能的無縫切換器，使用先進的歐美圖像處理芯片進行方案設計。產品設計采用了30位數字圖像處理技術，所有輸入信號均可支持快切換和淡入淡出切換，切換過程不黑屏。
HV-5000B無縫切換器可支持2路HDMI、2路VGA、2路BNC、1路DVI信號輸入，其中HDMI信號內嵌音頻，VGA、DVI、BNC信號綁定外部音頻信號，所有輸入信號均可以實現音視頻同步切換。
所有輸入信號倍線成統一分辨率和刷新率信號輸出，視頻輸出信號同時支持1路HDMI、1路VGA、1路BNC，同時外置一個3.5mm孔徑立體聲音頻輸出駁接外置音響。
通過高清無縫切換器把前端不同分辨率、不同刷新率、不同格式的信號轉換成為統一的VGA、HDMI、DVI格式輸出，產品廣泛應用于對混合信號要求無縫切換以及需要對輸入信號進行格式轉換的場所。

二、功能特點
1)、無縫切換
對輸入的信號進行快速切換和淡入淡出切換，切換過程不黑屏，以增強并呈現專業品質的演示畫面，并同時可以實現音視頻信號同步切換。如下圖為淡入淡出切換效果：


            切換前                                             淡入淡出切換中                                               切換后
2）、多路信號混合輸入
支持2路標清視頻、2路VGA、  2路HDMI、1路DVI信號輸入，HDMI信號同嵌音頻,VGA、DVI、BNC信號與外部音頻接口綁定輸入，可實現所有輸入信號的音視、頻同步切換功能。
3）、多接口輸出

輸入信號經格式轉換后倍線轉換成1路HDMI、1路DVI和1路VGA信號同步輸出，三個輸入同時顯示同樣圖像內容。
4）、多分辨率輸出
HV-5000B無縫切換器支持多種不同分辨率及刷新率的信號輸出，用戶可根據顯示終端的特性選擇相應分辨率和刷新率輸出，達到與顯示終端完全匹配的信號格式，此功能多用于解決一些信號輸入源與顯示終端不匹配的問題。輸入分辨率如下：
1024X768@60HZ  1280x720@60HZ 1280x720@50HZ  1440x900@60HZ    1280x1024@60HZ      1366x768@60HZ     1600x1200@60HZ      1680x1050@60HZ    1920x1080@60HZ   1920x1080@50HZ  1920x1200@60HZ   1024x1280@60HZ    2048x640@60HZ        2048x1152@60HZ     2304x1152@60HZ        2560x816@60HZ
1536x1536@60HZ       3840x660@60HZ
5）、任意位置、任意大小的畫中畫
支持兩個輸入信號同時顯示，做到畫中畫、畫外畫、開窗、疊加、漫游、任意大小、任意位置的功能，如下圖所示：

6、圖像裁取功能
用戶可以根據自身需求裁取輸入信號的任何一部分放到大顯示單元全屏顯示，如下圖所示:

7）、音頻功能
支持定制所有輸入信號音頻同步切換功能。HDMI信號內嵌音頻、VGA、DVI、BNC信號內嵌音頻信號輸入，HDMI內嵌音頻輸出，同時支持一路獨立音頻口輸出。
 8）、畫面凍結
支持畫面凍結功能，讓您可以隨時捕捉視頻精彩的瞬間并保存在屏幕；
 9）、一鍵黑屏
支持按鍵一鍵黑屏切換功能，方便某些需要完全關閉顯示內容或者降低室內亮度的場所或瞬間，方便便實用；
 10)、可拼接的無縫切換器
多臺無縫切換器前端增加信號分配器，通過簡單的拼接設置，即可實現畫面拼接顯示需要，最大拼接數量可達10x10；

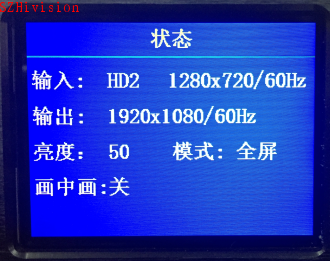

 11）、易于LCD液晶界面
設備前面板內置一個全彩LCD顯示屏，通過屏幕可直接了解到機器工作狀態，如當前信號源、輸入分辨率、切換模式、畫中畫模式開關等…

12)、清晰的按鍵導航
所有設備安鍵內置指示燈，通過機箱按鍵指示燈導航可以非常直接的看到設備工作狀態，如當前顯示信號通道、無縫拼接模式等…
13）、多種控制方式
通過機箱按鍵便可以實現對設備的全功能控制，同時也可以支持界面化控制軟件通過RS-232、紅外遙控、開放控制代碼中控控制.

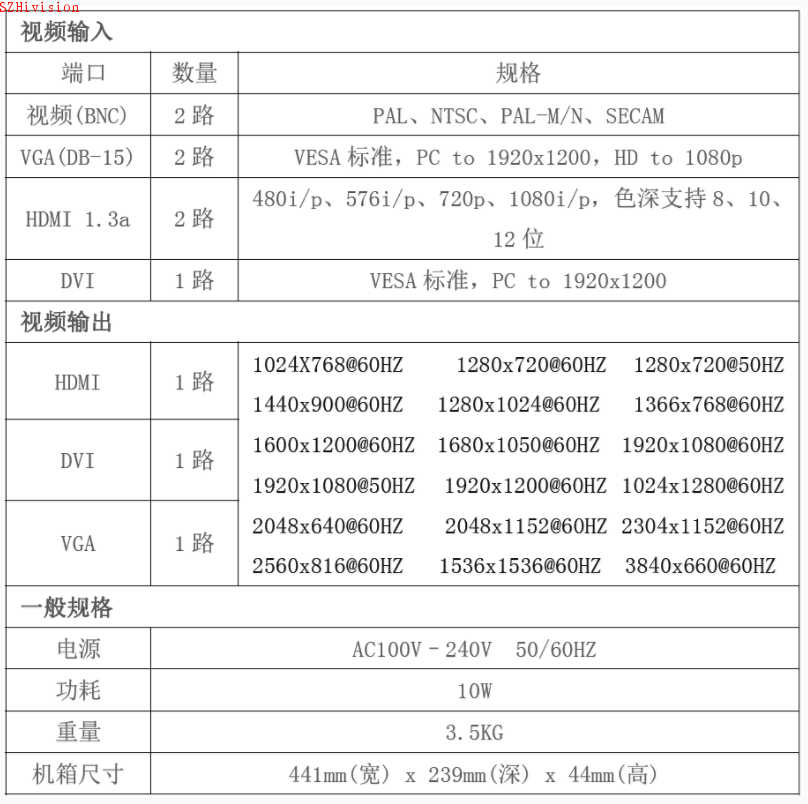

三.技術參數

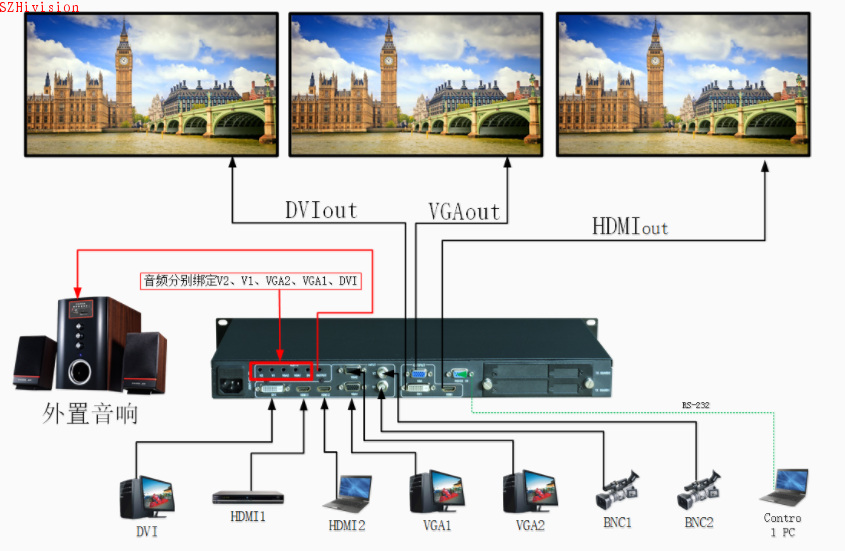

四.產品拓補圖
