一、產品簡介
HV-PT02是一款雙通道投影融合器，產品主要功能是使用先進的邊緣融合處理技術，使兩臺投影機無縫拼接成一個完整的二通道畫面，并實現投影的弧形矯正、融合畫面上疊加文字、圖片、視頻等功能。
產品支持1路HDMI、2路USB輸入。通過HDMI輸入口可以連接電腦、播放器等信號源，同時也支持U盤視頻和圖片的播放功能。支持2路HDMI信號輸出連接投影機。

二、主要功能

• 支持兩臺投影機無縫拼接邊緣融合功能；
• 支持投影機矯正功能；
• 1路HDMI、2路USB輸入，2路HDMI輸出，HDMI信號內嵌音頻；
• 支持疊加HDMI信號、圖片、視頻、字體背景任意大小、任意位置；
• 兼容最高1920*1080分辨率信號輸入，雙通道支持1920*1080分辨率信號輸出；
• 支持局域網絡、RS-232串口、遙控器控制；
• 可視化調試界面，簡單易用，通過操作說明書便可以熟悉設置；


三、詳細介紹
1、輸入及輸出信號
   支持1路HDMI信號輸入以及2路HDMI信號輸出，輸入分辨率可自適應。最高支持1080P輸入，向下兼容。
2、雙通道融合功能
   HV-PT02雙通道融合器使用兩臺投影機實現無縫拼接，即邊緣融合功能，調試完成兩臺投影機完全無縫。



3、投影矯正功能
   對輸出的圖像實現弧形、梯形多點矯正功能，使投影機投出的圖像正好可以完全顯示在投影幕的有效區域。
4、視頻疊加功能
    HV-PT02雙通道融合器能夠以HDMI信號為背景疊加圖片、HDMI、本機視頻或者以視頻為背景疊加HDMI信號、圖片等等。
5、文字疊加功能
   HV-PT02雙通道融合器有著非常強大的疊加功能，能夠疊加全世界所有的語言文字，因其強大的功能，產品為許多的行業應用提供了非常實用的解決方案。
5.1、支持全球各種國語言
   HV-PT02雙通道融合器以其獨有的信號疊加圖像處理技術，對顯示的語言文字類型沒有任何限制。世界上所有語言的文字，只要用戶可以編輯出的文字，產品就可以完美的使其在屏幕上面展示出來。

5.2、多層疊加技術
   用戶可以通過鼠標任意的在虛擬屏幕拖拉出文字疊加框進行文字疊加設置，并最終呈現在屏幕上。

5.3、顏色可選
不管是文字顏色，還是文字背景顏色，您都可以在常用顏色選項自由配置所想要的顏色。

5.4、移動功能
   通過設置，用戶可以很方便的設定每個文字疊加層的效果和方式，每個疊加層可以單獨立設定向左移動。

5.5、任意位置
可視化的操作軟件，通過鼠標使文字或圖片可以顯示在屏幕的任何位置，并且設定任意大小
6、圖像疊加功能

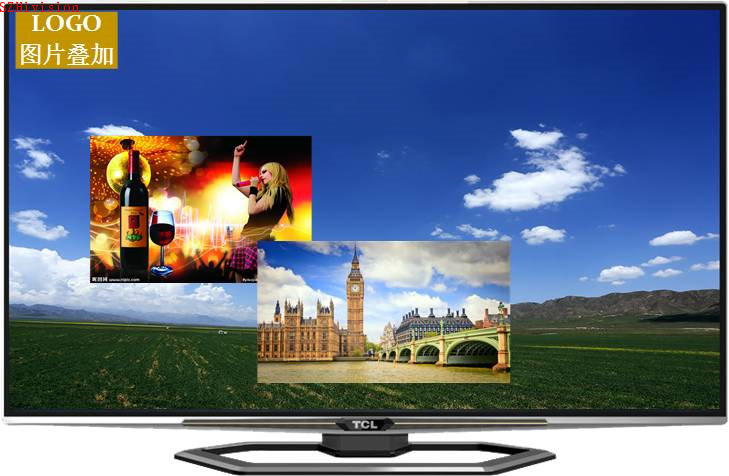

HV-PT02雙通道融合器不僅僅能夠對輸入的文字進行疊加，同時也可以很方便的去設置圖像的多層疊加，如下圖所示：



7、疊加時間
在某些場合，用戶可以在屏幕的任意地方，疊加一個實時的時鐘，能夠了解當前的時間。
8、保存場景功能
在不同場合上，用戶需要用到不同的場景模式，比如用到不同的疊加文字或者不同的圖片，通過將設置好的場景保存下來，可以快速調用不同的場景模式。
9、控制方式
HV-PT02雙通道融合器設計了多種不同的控制方式，以滿足不同用戶、不同環境需要使用不同的操作方式。
a、局域網絡IP控制
 只需要一條網線連接路由器和設備，局域網里面的任何一臺電腦打開控制軟件后，通過輸入ip地址即可連接。
b、RS-232串口
通過RS-232串口控制，同樣可以操作控制軟件，實現疊加圖片、視頻、字幕，摳圖等功能。
c、遙控器
通過遙控器控制可實現圖像旋轉等一些常用功能。
d、U盤更新功能
當有新的系統升級的時候，可以通過U盤來進行系統升級。

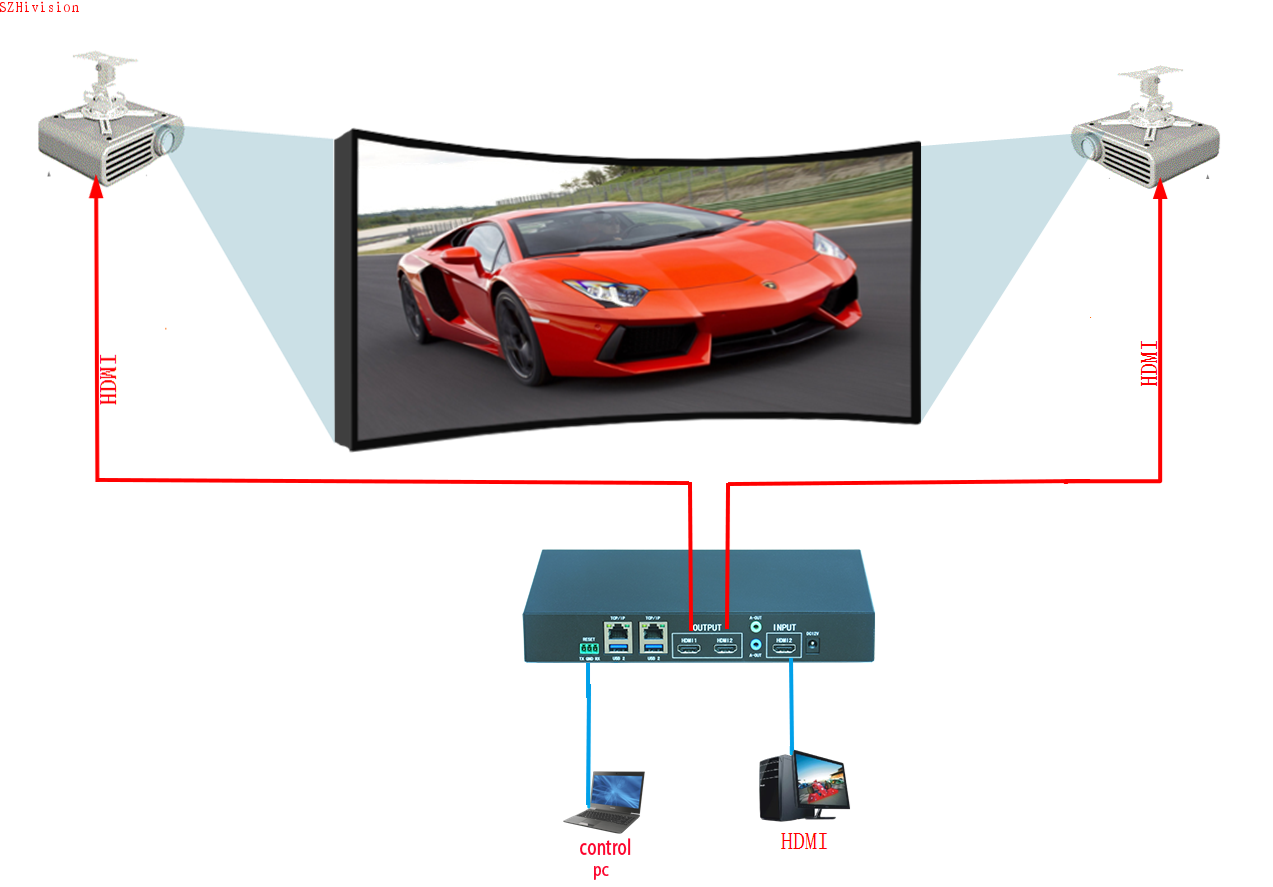

四、產品拓撲圖

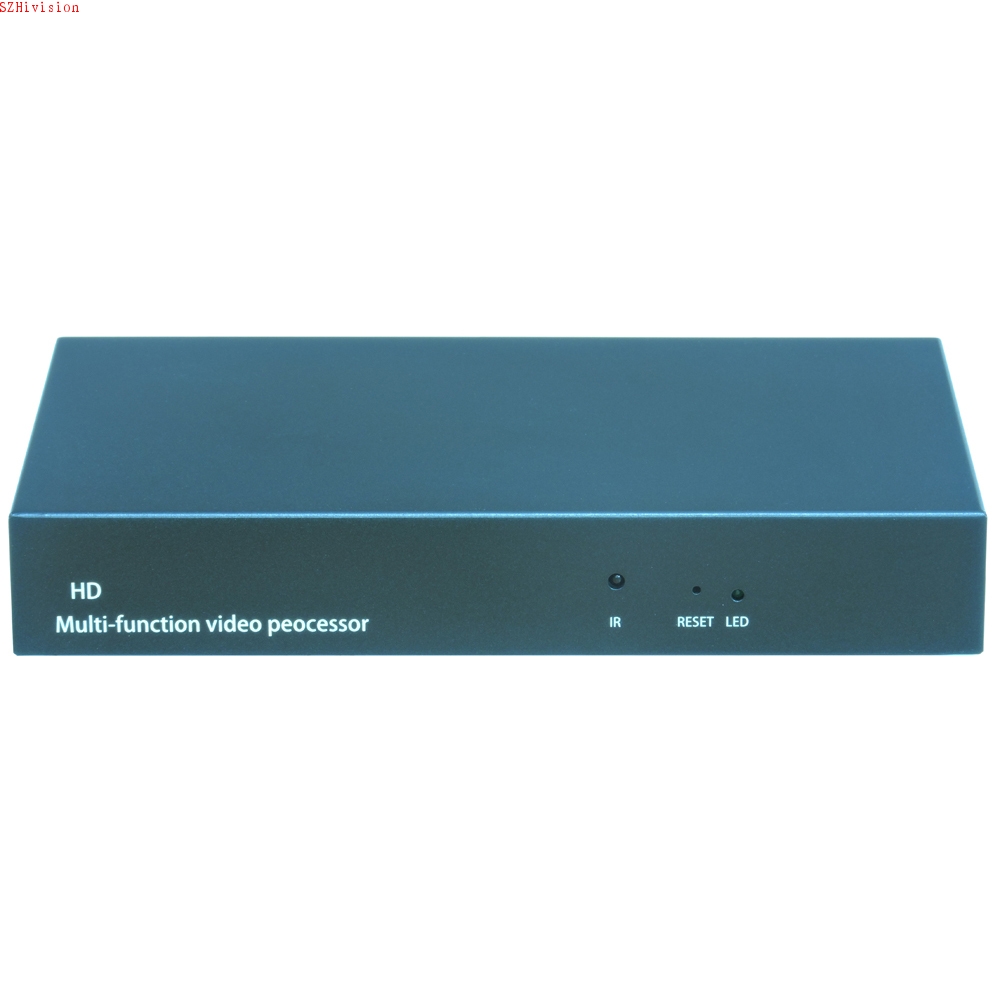

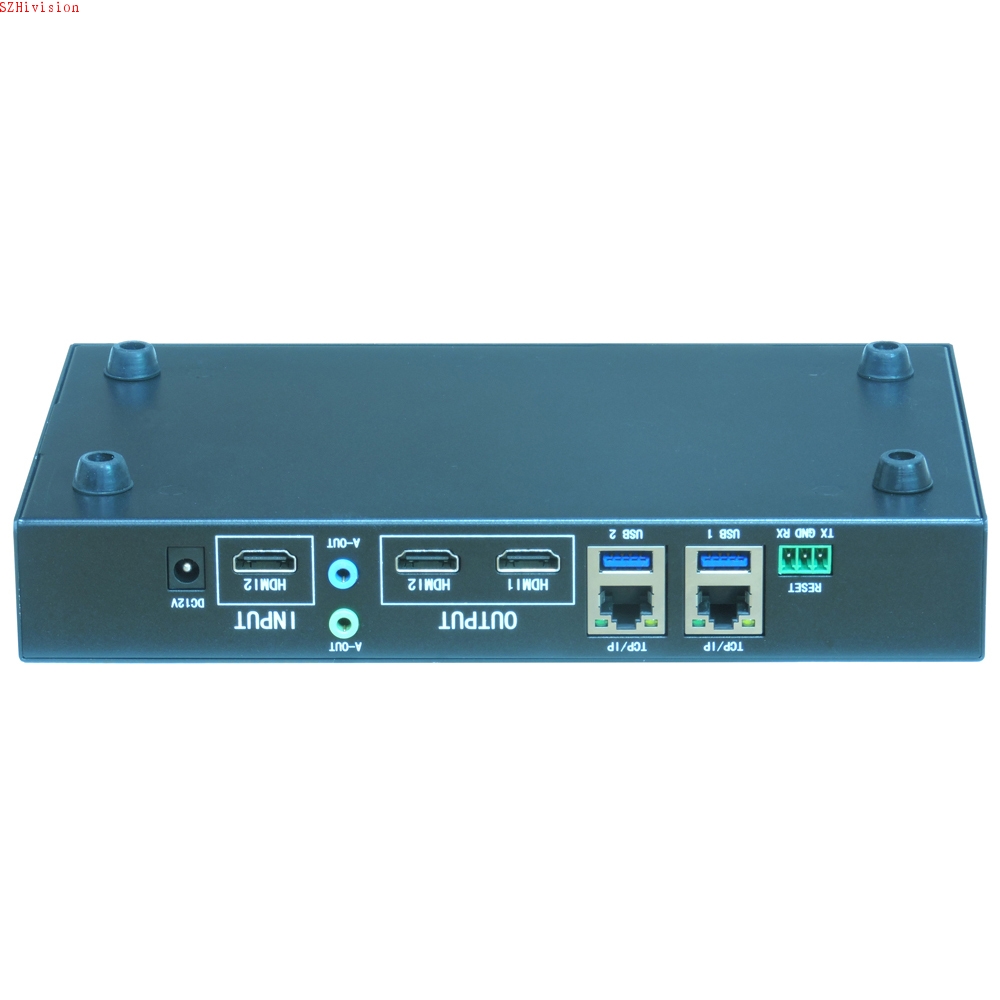

五、產品圖片





六、技術參數：

型號系列	HV-PT02雙通道融合器
輸入信號	1路HDMI、2路USB；
輸出信號	2路HDMI輸出；
輸入分辨率	自動識別，支持1080P信號輸入
輸出分辨率	1920*1080
校正方式	網格式多點矯正；
操作方式	局域網絡IP控制；
功耗	15W
供電	DC 12V 3.0A
工作溫度	0-60攝氏度
工作濕度	15-85%
機箱尺寸	232mm(長)x140mm(深)x35mm(高)
重量	0.9kg
