一、基本參數
■ 矩陣切換器是一款高性能的內嵌智能控制的專業切換設備，用于將各路音視   頻輸入信號同步切換到音視頻的任一輸出通道；
■ 采用了獨特的處理方式，大大提高了設備的切換速度。支持多種控制方式，   可靈活操作切換器，廣泛應用于廣 播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等   場所；
■ 接口帶寬 3.4Gbps（總帶寬 10.2Gbps），支持最高分辨率： 3840x2160P@30;
■ 支持 HDCP1.4 修訂版，提供了杰出的安全和數字內容保護能力；
■ 支持快速切換操作；支持紅外遙控遠程控制 ;
■ 輸入輸出板卡支持插卡功能，可現場熱插拔；
■ 支持基本的矩陣控制指令和基本矩陣功能；
■ 具有掉電記憶功能，帶有斷電現場保護功能；
■ 控制方式靈活，支持串口版和網絡板可選；
串口版具有按鍵面板和遙控操作，提供 2 路標準RS-232 通訊接口和RJ45 端口，兼容各種環境，方便用戶與各種遠端控制設備配合使用；
網絡版具有按鍵面板和遙控操作，提供 2 路標準RS-232 通訊接口和具有TCP/IP功能RJ45 端口，兼容各種環境，方便用戶與各種遠端控制設備配合使用；
■ 內置國際通用電源，支持AC100-240V輸入；
■ 兼容標準19英寸機柜的全金屬機箱。
■ 支持用戶自定義矩陣前面板液晶屏待機 LOGO（針對具有液晶面板型號的矩 陣） 以及控制軟件。
■ 支持 HDCP 可以解藍光 DVD 等等之類的相應設備。

二、通訊控制參數協議
1. 串口控制參數
波特率設為 9600，8 位數據位，1位停止位，無校驗位，通信方式：異步半雙工串行通訊。
2. 通訊控制協議
以下協議支持所有型號的矩陣，包括 VGA 系列、DVI 系列及 HDMI 系列：

例:   1V1,2,3.
可以通用所有矩陣.
把矩陣 輸入通道1切換到輸出1,2,3通道.
9X9矩陣.
1V1,2,4,9.
把矩陣輸入通道1切換到輸出通道1,2,4,9通道.
把一路輸入通道切換到所有輸出通道


1TOALL. 把矩陣輸入通道1切換到所有輸出通道
9TOALL. 把矩陣I輸入通道9切換到所有輸出通道
把一路輸入通道切換一一對應

TOONE. 把矩陣輸入通道一一對應輸出通道調用情景模式


例: CALL2 調用矩陣的情景模式2
保存情景模式


例: SAVE2 保存矩陣的情景模式2

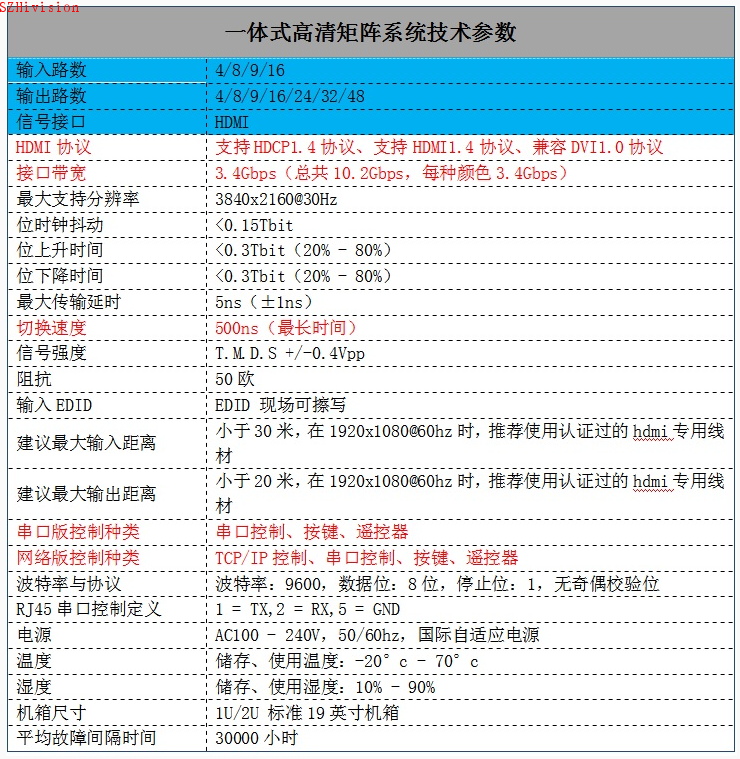

三，技術參數

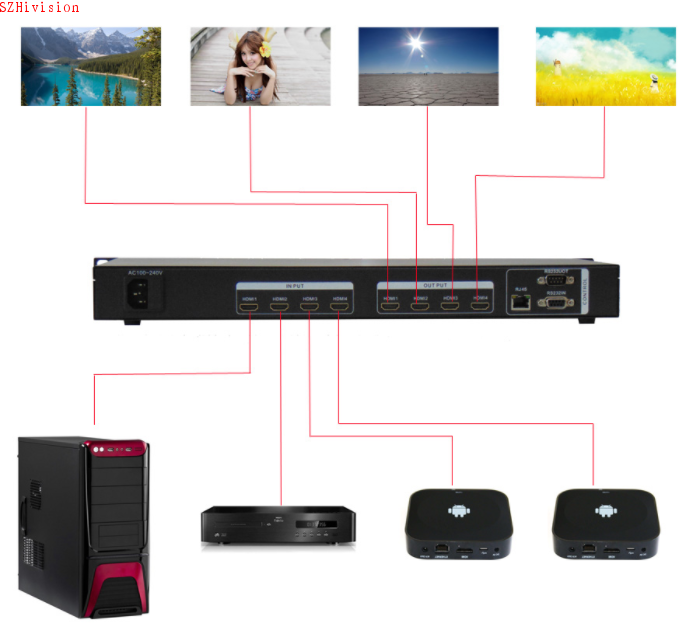

四，產品拓補圖
